2018年連云港科技計劃項目培訓會(huì )的招開 我公司研討膠球清洗裝置技術

     2018年科技研討會(huì )上我公司的膠球清洗裝置中宏慶公司的產品，一種不斷創(chuàng )新，改造技術的新型凝汽器膠球清洗裝置。我公司被邀請參加該會(huì )議，分享膠球清洗裝置技術，也表明我公司是該電力輔機節能環保行業具有重要的地位。
★膠球清洗裝置用途：
     膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管。提高凝汽器的傳熱效果，防止汽輪機熱效率應背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。
★膠球清洗裝置系統組成：

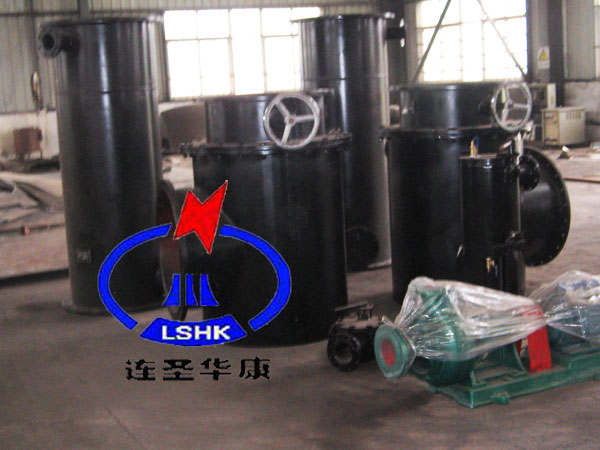

     該裝置由收球網、二次濾網、裝球室、膠球輸送泵和電氣控制柜等部件組成。對大機組通常采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統及凝汽器兩側共用裝球室、膠球輸送泵各一臺，收球網、二次濾網、分匯器等，每次各一臺。
★膠球清洗裝置工作原理：
     運用適合的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1-2mm）。且濕態比重與水相近，將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7％-13％。然后啟動膠球泵，打開氣筒中的控制閥門，在膠球泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是一個多維微孔柔軟的彈性體，循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次擦洗，使管內壁污垢，隨水流帶出膠球通過凝汽器管后于循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，在進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。
★各組成設備介紹
◎收球網
     收球網是凝汽器膠球清洗裝置中回收膠球的關鍵設備，安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出，而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。宏慶公司設計的第二代收球網，采用了最新結構及國外先進技術設計。
     SQ型收球網是一種最新型收球裝置，適合DN900以上管路使用，具有以下特點：
     1、改變收球網的結構形式，收球時，網片呈現“V”型,雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網騙呈“A”型,可以對網片進行反沖洗。
     2、采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。
     3、去除了關斷閥、調節閥等活動不見，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。
     4、由于采用樂(lè )強制回收，所以對膠球泵出力要求不高，且不受流速、數量大小的影響，膠球回收率可達95%以上。
◎裝球室
     裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放汽放水閥門等。
◎膠球輸送泵
     膠球輸送泵是一種無障礙離心泵，是凝汽器膠球清洗裝置中膠球循環輸送的動力設備。在輸送膠球的過程中不會(huì )產生堵塞和切損膠球現象。除適用于輸送膠球以外，還可適用于輸送含磨耗性小的固態物質混合液。
◎分匯器
     分匯器是一個三通（管）閥了。通過其中導向板的切換可使膠球進入需要清洗的凝汽器一側。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
