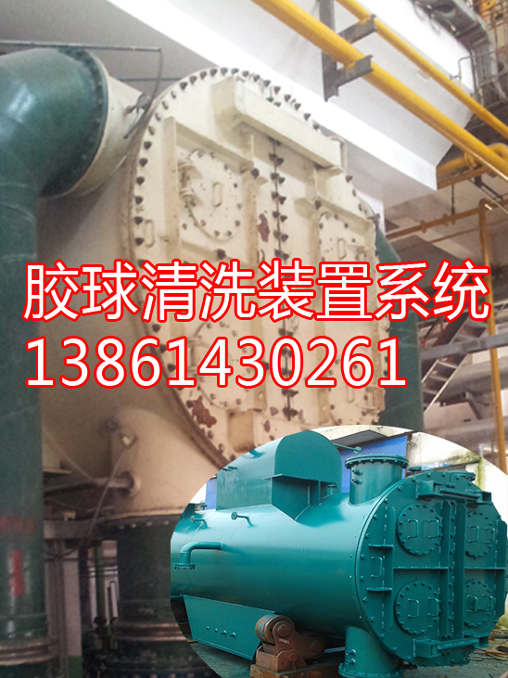

全自動膠球清洗裝置系統中凝汽器的作用影響是？

      凝汽器是汽輪發電機組的重要輔助設備，根據不同的條件，凝汽器可采用江、河、湖、�；虻叵滤�作冷卻水源。凝汽器冷卻管在工作時易發生腐蝕泄漏，受激振力和熱負荷作用引起滲漏發生。一般2－3個大修期就需要局部或全部更換冷卻管。 不銹鋼管由于耐腐蝕、內壁光滑，所以使用壽命大大提高，一般壽命在30年以上，同時由于薄壁焊接不銹鋼管壁厚較薄，換熱效果接近銅管，總投資和銅管相差無幾。
凝汽器特點：
       宏慶公司在長期的凝汽器換管實踐中，摸索出一整套先進的換管工藝。在施工中可大批量快速全部換管，也可以做到單根及局部換管，在國內處于領先地位。
全自動膠球清洗裝置中凝汽器技術優勢：
       就我公司宏慶生產的全自動膠球清洗裝置中凝汽器的工作條件而言，不銹鋼管作冷卻管材的顯著特點是抗汽側帶水滴汽流的沖擊侵蝕、抗冷卻水中硫化氫的腐蝕，因此早在40年代美國就在凝汽器管冷卻管選材中采用不銹鋼管，隨后在法國、德國等西歐國家的凝汽器中也應用不銹鋼管。我國在1995年以前，由于不銹鋼材料昂貴及薄壁管生產工藝不過關等原因，淡水冷卻凝汽器一直未采用不銹鋼管。近年來隨著不銹鋼價格大幅度下降，焊接薄壁管生產工藝日臻成熟，為薄壁不銹鋼管在凝汽器中的應用開辟了廣闊前景。不銹鋼管耐污染水質腐蝕，延長了使用壽命，是解決銅合金管不耐污染水質腐蝕的一種有效手段。
       膠球清洗裝置中冷凝器冷卻水管（鋼管，不銹鋼管，鈦管）長期運行會(huì )在內壁（冷卻水程）產生結垢，影響冷凝器換熱效率、真空下降，從而引起汽輪機效率下降。
       所以凝汽器冷卻水管（水側內壁）要定期清洗。冷凝管內側清洗不是很方便吧，可以用膠球通過冷卻管內的方式進行定時清洗。
       概述凝汽器是火力發電廠的主要熱力輔助設備之一,是實現電廠熱力循環的重要設備。
       主要任務:一是在汽輪機的排氣口建立并保持高度的真空,二是把汽輪機的排氣凝結成水,再由凝結水泵送至會(huì )熱加熱器,成為供給鍋爐的給水。但隨著運行時間的增長,發現汽輪機的汽耗率越來越高,分析其主要原因就是凝汽器銅管內壁結垢,導至循環水進水量的降低,熱交換減少,真空降低,從而嚴重影響了汽輪機工作效率,造成汽耗較高。2現狀針對凝汽器銅管內壁結垢的現象,電廠一般采用增加膠球清洗系統對冷凝器進行清洗。
       膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行清洗的設備。該裝置使用性能的好壞,直接影響到凝汽器的清洗程度和傳熱效率。但目前使用的膠球清洗裝置存在以下問題:
       (1)現使用二次濾網為固定網芯,水流外旋清污,自清污能力差,根據現場安裝情況分析,根本無清潔功能,導致循環水流量受阻,影響膠球清洗系統正常投運及機組安全經濟運行。
       (2)收球網為固定漏斗網,該收球網無反洗功能,膠球系統剛投運時,收球網板污物也隨著增加,由于污物的影響,導致收球率下降,使凝汽器銅管內壁產生污垢,銅管換熱量減少,機組真空下降,端差上升,形成惡性循環。由于過濾精度、排污能力及收球網、收球率達不到國家標準,而全部停運。既達不到清洗過濾目的,也影響循環水通流面積。
       (3)技術改進加裝電動反沖洗二次濾網和膠球清洗裝置,以清除或減少冷卻管內污垢,降低凝汽器端差,提高凝汽器真空,以提高汽輪機運行效率。
       (1)更換加裝電動反沖洗二次濾網,網孔Φ6.5mm,自清污能力強,網芯旋轉,刮污板刮污,反向水流從網芯內向網芯外側反沖洗清污,以阻礙雜物進入冷凝器,確保冷凝器進水壓力。其工作原理是:經過一次濾網過濾的冷卻水中含有不少懸浮物和有機物,經過循環水泵壓入二次濾網再過濾,使水質進一步凈化,當懸浮物和有機物及其它雜物在二次濾網中積聚到一定程度時,濾網的前后水壓差增加到規定數值時,便開啟壓力水泵、旋轉電機、排污閥門等,使網芯以5～10轉/分旋轉,自動進行清理積聚的污物,當污物排出后,濾網前后水壓差恢復正常時則自動關閉配電箱的控制機構,完成排水工作過程。
       (2)對膠球清洗裝置進行改造,更換收球網,以使膠球在此循環水進出口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球經循環水進入收球網收回,從而保證凝汽器鋼管不結垢堵塞,以影響真空。
       其工作原理是:將膠球從裝球室手孔處投入裝球室內,數量為凝汽器進水室銅管數的0%左右。然后啟動膠球泵,打開系統兩端蝶閥,膠球就在比循環水進出口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。
主要特點：
       (1)在連續工作不降低負荷的狀態下,該裝置可隨時投入使用,始終保持冷卻管的清潔狀態,延長冷卻管的使用壽命,減輕勞動強度,是提高電廠經濟效益,保障凝汽器安全經濟運行不可缺少的必備裝置。
       具有以下特點:①設計結構新穎合理;②操作方便;③膠球回球率高(≥90%);④二次濾網過濾能力強。
       (2)旋轉式反沖洗二次濾網,用于凝汽器冷卻水的過濾與去雜質,它安裝在凝汽器兩側的進水管道上,每個凝汽器左右各裝一只,它可隔斷固態顆粒及大部分泥沙進入凝汽器銅管,隔斷塊狀物質與軟性物質,避免堵塞銅管從而改善凝汽器的工作性能,增加發電量,其特點是:
       ①傳動網芯的齒輪與循環水隔絕,封閉式潤滑,齒輪不再受水中砂粒的磨損和腐蝕。
       ②傳動齒輪的尺寸小,密封室對水流通道,不造成任何阻礙。
       ③網芯因故卡住,電動機自身的熱敏保護起到保護作用。
       ④傳動機構的軸與濾網之間采用花鍵聯接,使裝拆大為方便。
       ⑤網芯上的雜質無論沉與浮的均可在壓力水反沖洗時全部沖走。
       ⑥所有零件均按電力傳動最大扭矩設計,機械強度可靠。
       ⑦可使網芯潔凈永不堵塞。
